সংক্ষিপ্তসার

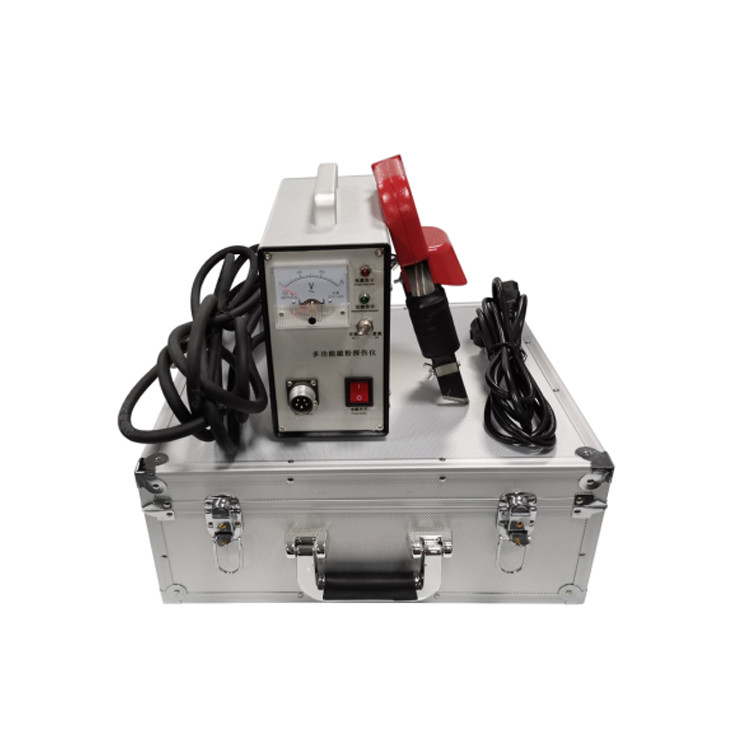

মডেল ZL-YW601C একটি চৌম্বকীয় কণা ত্রুটি সনাক্তকারী যা একটি চৌম্বকীয় যোঁয়ালি ব্যবহার করে এসি এবং ডিসি চৌম্বকীকরণের সাথে ফেরোম্যাগনেটিক ওয়ার্কপিসগুলিকে চৌম্বকীয় করে। এটি বিভিন্ন অংশকে চৌম্বকীয় করতে পারে,বড় অংশের জন্য স্থানীয় চৌম্বকীয়করণ সহ, এবং চৌম্বকীয় ত্রুটি সনাক্তকরণের একটি সংযোজন পদ্ধতি এবং চৌম্বকীয় ত্রুটি সনাক্তকরণের অবশিষ্ট চৌম্বকীকরণ পদ্ধতি হিসাবে ব্যবহার করা যেতে পারে।
যন্ত্রটি কম শব্দ এবং দীর্ঘ জীবন সহ একটি যোগাযোগহীন সুইচ গঠনের জন্য এসসিআর ব্যবহার করে। যন্ত্রটি ছোট আকারের, হালকা ওজন, বড় উত্তোলন শক্তি এবং সামঞ্জস্যযোগ্য জয়েন্টগুলির সাথে,বিশেষত সমতল সোল্ডারের জন্য উপযুক্ত, ফিলি সোল্ডার, চাপ ধারক, পাইপলাইন এবং জটিল আকৃতির অংশ সনাক্তকরণ।যেটি এমন সময়গুলির জন্য বেশি উপযুক্ত যেখানে উচ্চ ভোল্টেজ ত্রুটি সনাক্তকরণের জন্য সরঞ্জামটিতে প্রবেশ করতে দেওয়া হয় না.
ত্রুটি আবিষ্কারক এসি এবং ডিসি চৌম্বকীয়করণ ফাংশন আছে। এটি এ-টাইপ, ডি-টাইপ, ই-টাইপ এবং ও-টাইপ প্রোব দিয়ে সজ্জিত করা যেতে পারে। মেশিনটি ডিসি পূর্ণ তরঙ্গ সংশোধন চৌম্বকীয়করণ হতে পারেএসি চৌম্বকীয়করণ পৃষ্ঠ থেকে গভীর ত্রুটি সনাক্ত করতে পারেন.
প্রযুক্তিগত সূচক
| পয়েন্ট |
ZL-YW601C |
| ইনপুট ভোল্টেজ |
এসি 220V ± 10%V |
| আউটপুট ভোল্টেজ |
এসি ৩৬ ভোল্ট |
| আউটপুট বর্তমান |
>10A |
| উত্তোলন শক্তি |
এক ধরনের জোন এসি ≥ ৪৪এন (৪.৫ কেজি), ডিসি ≥ ১৭৭এন (১৮.১ কেজি);
ডি-টাইপ প্রোব এসি ≥ ৪৪এন (৪.৫ কেজি), ডিসি ≥ ১৭৭এন (১৮.১ কেজি);
টাইপ ই প্রোব AC ≥ 118N (12 kg)
|
| অস্থায়ী লোড রেট |
৫০% |
| সনাক্তকরণ সংবেদনশীলতা |
একটি টাইপ 1 # পরীক্ষা টুকরা স্পষ্ট প্রদর্শন |
| প্রধান ইউনিটের মাত্রা |
230×160×120mm (L×H×W) |
| ওজন |
৫ কেজি |
| চৌম্বকীয় মেরু পিচ |
একটি টাইপ জোন, ০২০০ মিমি, নিয়মিত;
- ফিক্সড প্রকারের জন্য 150 মিমি,
- ০২৪০ মিমি, লাইভ জয়েন্ট দিয়ে নিয়ন্ত্রিত;
ই টাইপ জোন দুই সংলগ্ন জোন কোর কেন্দ্র দূরত্ব হয়
95×100 মিমি;
ও-টাইপ জোনের অভ্যন্তরীণ ব্যাসার্ধ φ150mm
|
| চৌম্বকীকরণ মোড |
দুই ধরনের চৌম্বকীয়করণঃ এসি এবং ডিসি |
কাঠামোগত বৈশিষ্ট্য:
যন্ত্রটি সিলিকন নিয়ন্ত্রিত সুইচ গ্রহণ করে, নিম্ন ভোল্টেজ আউটপুট নিরাপদ এবং নির্ভরযোগ্য, জোন স্থির এবং প্লাস নিয়মিত দুটি ধরণের গ্রহণ করে,সামঞ্জস্যযোগ্য প্রোব মেরু জুতা দূরত্ব বিভিন্ন অংশের আকৃতি অনুযায়ী নিয়ন্ত্রিত করা যেতে পারে, এবং ভাল যোগাযোগ আছে.
অপারেশনাল ব্যবহার:
পাওয়ার ক্যাবলের বৃত্তাকার প্লাগটি যন্ত্রের তিন-কোর পাওয়ার সকেটটিতে ঢোকান এবং ক্যাবলের এক-ফেজ প্লাগটি পাওয়ার গ্রিড বিতরণ বোর্ডের সকেটে ঢোকান,(একটি শক্ত গ্রাউন্ডিং তারের থাকতে হবে) পরিমাপের পাওয়ার সুইচ চালু করুন, এবং ইন্ডিকেটর লাইট জ্বলবে যা প্রদর্শন করবে যে সার্কিটটি পাওয়ার সাপ্লাইতে সংযুক্ত করা হয়েছে।
ক্যাবলের উভয় প্রান্তের এভিয়েশন প্লাগগুলি যথাক্রমে যন্ত্রের সকেট এবং জোনের সকেটে সন্নিবেশ করান।
যাতে জোন এবং workpiece পৃষ্ঠ ভাল যোগাযোগ অনুসন্ধান করা হয়, জোন উপর চুম্বকীকরণ বোতাম টিপুন, চুম্বকীকরণ সূচক আলো,যা নির্দেশ করে যে, ওয়ার্কপিসটি চৌম্বকীয় হয়েছে.
যখন আপনি এটি ব্যবহার বন্ধ করবেন তখন গ্রিড ডিস্ট্রিবিউশন বোর্ডের ইনস্ট্রুমেন্ট পাওয়ার সুইচ এবং প্রধান সুইচটি বন্ধ করুন।
সতর্কতা:
যন্ত্রটি ব্যবহার করার সময়, চৌম্বকীয় বোতামটি চাপার আগে প্রোব এবং প্রোব করা ওয়ার্কপিসটি ভাল যোগাযোগে থাকতে হবে,অন্যথায় কয়েল এর বর্তমান বাড়বে এবং ফিউজ পুড়িয়ে ফেলবে, অথবা এমনকি এসসিআর ক্ষতিগ্রস্ত।
যদি আপনি চৌম্বকীয় মেরু দূরত্ব সামঞ্জস্য করতে চান, তাহলে চৌম্বকীয় মেরু দূরত্ব পরিবর্তন করতে সামঞ্জস্যযোগ্য জয়েন্টের উপর প্রজাপতি বাদামটি খুলে দিন, এবং তারপর কাজ করার জন্য বাদামটি টানুন।
