তার এবং তারের আগুন প্রতিরোধের পরীক্ষার যন্ত্র (অগ্নি প্রতিরোধের পরীক্ষার যন্ত্র):

মানদণ্ডের সাথে সম্মতিঃ

ব্রিটিশ অগ্নি প্রতিরোধী তারের মান মেনে চলাবিএস ৬৩৮৭-২০১৩'অগ্নি পরিস্থিতিতে সার্কিট অখণ্ডতা বজায় রাখার জন্য ক্যাবলের পারফরম্যান্সের প্রয়োজনীয়তার স্পেসিফিকেশন';

এছাড়াও মেনে চলেআইইসি ৬০৩৩১, বিএস ৮৪৯১

বিএস ৮৪৯১-২০০৮ "ধোঁয়া ও তাপ নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য নির্দিষ্ট অগ্নি সুরক্ষা ব্যবস্থার উপাদান হিসেবে ব্যবহৃত বড় ব্যাসের পাওয়ার ক্যাবলগুলির অগ্নিসংরক্ষণযোগ্যতা মূল্যায়নের পদ্ধতি" মেনে চলা।

GB/T19216.11-2003/IEC60331-11:1999 "অগ্নি অবস্থার অধীনে তারের এবং অপটিক্যাল তারের জন্য লাইন অখণ্ডতা পরীক্ষা পার্ট 11: পরীক্ষার ডিভাইস - একক অগ্নি সরবরাহের নকশা কমপক্ষে 750 °C এর সাথে শিখা তাপমাত্রা";

সম্পূর্ণরূপে GB/T19216.21-2003/IEC60331-21.1999 এর সাথে সামঞ্জস্যপূর্ণ "অগ্নি অবস্থার অধীনে তারের এবং অপটিক্যাল তারের জন্য লাইন অখণ্ডতা পরীক্ষা পার্ট 21: পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - নামমাত্র ভোল্টেজ 0.6/1।0 কেভি এবং তারের নীচে";

GB/T19216.23-2003/IEC60331-23:1999 "Line integrity test for cables and optical cables under flame conditions Part 23: Test procedures and requirements - Data cables" (জ্বলন্ত অবস্থায় ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জন্য লাইন অখণ্ডতা পরীক্ষা) অংশ ২৩ঃ পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - ডেটা ক্যাবল;

GB/T19216.25-2003/IEC60331-25:1999 "Line integrity test for cables and optical cables under flame conditions Part 25: Test procedures and requirements - Optical cables" টেস্ট স্ট্যান্ডার্ড "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জন্য লাইনের অখণ্ডতা পরীক্ষার জন্য অগ্নির অবস্থার অধীনে অংশ 25: পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - অপটিক্যাল ক্যাবল"

এছাড়াও GB/T 19666-2019 "জ্বলন্ত retardant এবং অগ্নি প্রতিরোধী তার এবং তারের জন্য সাধারণ নিয়ম" মান পূরণ করে;

প্রধান পরামিতি (অগ্নি প্রতিরোধের বৈশিষ্ট্য):

টেস্ট স্টেশনঃএকটি স্টেশনে, প্রতিবার একটি নমুনা পরীক্ষা করা হয়।

পরীক্ষার পণ্যের আকারঃদৈর্ঘ্য> 1200 মিমি।

নমুনা ক্রেট L এই মেশিনে মোট 3 টি তারের সমর্থন রিং রয়েছে। পরীক্ষার সময়, নমুনাটি তারের সমর্থন রিংয়ের উপর স্থাপন করা হয় এবং দুটি পরীক্ষার ফিক্সচার দিয়ে clamped হয়।এটি পরীক্ষা করার জন্য উপযুক্ত যে তারের বা অপটিক্যাল তারের লাইন অখণ্ডতা বজায় রাখে যখন শিখা 750 °C এর কম নয়.

ব্লাউটরচ:কোম্পানির স্বনির্মিত ভেন্টুরি এয়ার প্রোপেন মিশ্রিত ব্লোয়ার 500 মিমি দীর্ঘ।

অগ্নি তাপমাত্রাঃ৪৫০° ঊর্ধ্ব ৯৫০° সামঞ্জস্যযোগ্য।

জ্বলন গ্যাসঃ৯৮% বিশুদ্ধ প্রোপেন (গ্রাহক দ্বারা প্রস্তুত) ।

জ্বলন সমর্থনকারী গ্যাসঃক্লায়েন্ট দ্বারা সরবরাহিত সংকুচিত বায়ু (বায়ুর চাপ 10 এমবি এর বেশি হওয়া উচিত) ।

তাপমাত্রা সংবেদক সিস্টেমঃআমদানিকৃত স্টেইনলেস স্টিলের কে-টাইপ থার্মোকপল (উপাদানটির তাপমাত্রা প্রতিরোধ ক্ষমতা ১১০০° এর বেশি) ।

বায়ু প্রবাহঃ২০-২০০ লিটার/মিনিট

প্রোপেন প্রবাহঃ2.৫-২৫ লিটার/মিনিট

ইগনিশন ডিভাইসঃঅটোমেটিক ইগনিশন।

এই মেশিনটি একটি শক্তিশালী নিষ্কাশন সিস্টেমের সাথে সজ্জিত। পরীক্ষা শেষ হলে, শক্তিশালী নিষ্কাশন ফ্যানটি অল্প সময়ের মধ্যে বাক্স থেকে নিষ্কাশন গ্যাসটি নিষ্কাশন করতে পারে।

শ্যাসি একটি দ্বি-স্তরীয় পার্টিশন কাঠামো গ্রহণ করে, যার মাঝখানে উচ্চ তাপমাত্রা নিরোধক তুলা stuffed যা কার্যকরভাবে পরীক্ষার সময় বাইরের দেয়ালের তাপমাত্রা হ্রাস করে <45°

পাওয়ার সাপ্লাই প্রয়োজনীয়তাঃAC380 (± 10%) V/50HZ।

অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমাঃ 380V±10%

অনুমোদিত ফ্রিকোয়েন্সি ফ্লুক্টোশন পরিসীমাঃ 50HZ±1%

মেশিনের অপারেটিং পাওয়ারঃ১ কিলোওয়াট।

নির্গমন ব্যবস্থাটি শ্যাসির উপরের অংশে অবস্থিত, যা কার্যকরভাবে এবং দ্রুত নির্গমন গ্যাসটি ছাড়তে পারে।পরীক্ষার সময় বাক্সে অক্সিজেনের পরিমাণ নিশ্চিত করার জন্য নীচে বেশ কয়েকটি বায়ু প্রবেশদ্বার রয়েছে, যা পরীক্ষার ফলাফলকে আরো নির্ভুল করে তোলে।

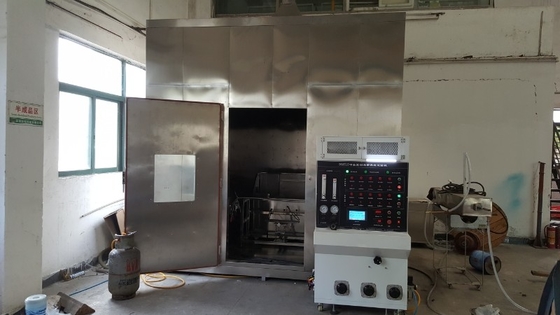

একটি দরজা সামনে ইনস্টল করা হয়, এবং একটি tempered গ্লাস উইন্ডো দরজা উপর প্রদান করা হয়, যাতে পরীক্ষা পরিস্থিতি যে কোন সময় পর্যবেক্ষণ করা যেতে পারে। পরীক্ষা সময়,দরজাটি বন্ধ থাকে যাতে জ্বলন দ্বারা উত্পাদিত ক্ষতিকারক পদার্থগুলি অভ্যন্তরীণ বায়ুকে দূষিত করতে পারে না.

তাপমাত্রা পরিমাপ সিস্টেমঃ K- টাইপ 2 টি থার্মোক্যাপল ব্লোয়ারচারের 70 মিমি উপরে বাম এবং ডানদিকে ইনস্টল করা হয় এবং দুটি থার্মোক্যাপল মাথা 250 মিমি দূরে থাকে।

উপাদান, উপকরণ এবং ফাংশনঃ

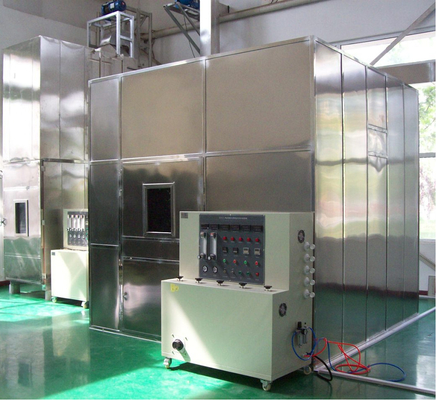

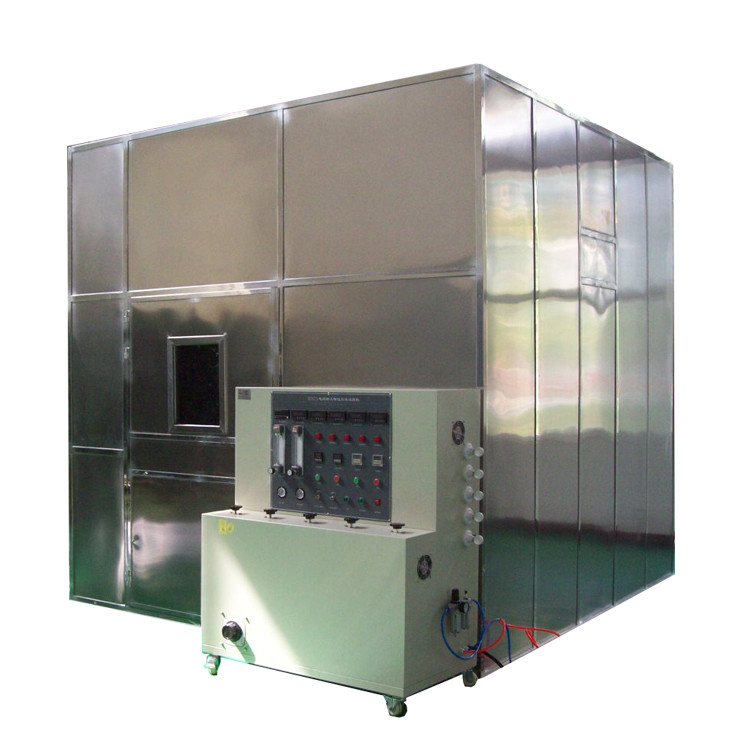

জ্বলন চেম্বারঃ অভ্যন্তরীণ মাত্রাঃ 3M × 3M × 3M, মোট 27 ঘনমিটার। (গ্রাহকরা তাদের নিজস্ব প্রস্তুত করতে পারেন বা আমরা একটি স্টেইনলেস স্টীল বক্স করতে পারেন)

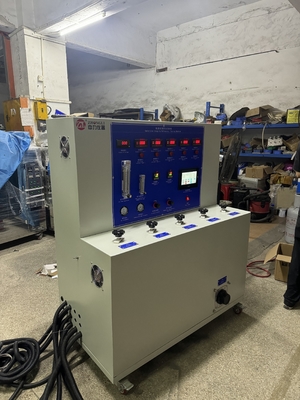

কন্ট্রোল বক্সঃকন্ট্রোল বক্সটি স্টেইনলেস স্টিলের প্লেট দিয়ে তৈরি, সিএনসি মেশিন টুল দ্বারা প্রক্রিয়াজাত, এবং একটি সুন্দর আর্ক আকৃতি আছে।

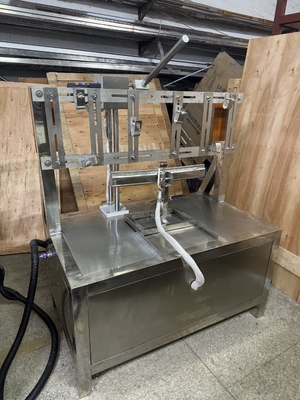

জ্বলন ডিভাইসঃএই ডিভাইসটি ৩০*৩০টি অ্যালুমিনিয়াম প্রোফাইল দিয়ে গঠিত, যা হালকা, সুন্দর, সরানো এবং পরিষ্কার করা সহজ।

কন্ট্রোল সিস্টেম:

রিলে কন্ট্রোল সিস্টেম গৃহীত হয়, এবং সমস্ত ইলেকট্রনিক উপাদানগুলি দেশীয় শীর্ষস্থানীয় ব্র্যান্ড, যা মেশিনের কর্মক্ষমতা এবং সনাক্তকরণের নির্ভুলতার আরও ভাল গ্যারান্টি দিতে পারে।

ক্রমাগত সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, বর্তমানটি তারের সমস্ত কোর দিয়ে পাস করা হয়,এবং তিনটি সিঙ্গেল-ফেজ ট্রান্সফরমার পরীক্ষার ভোল্টেজের অধীনে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা আছে. একটি ল্যাম্প তারের অন্য প্রান্তে প্রতিটি কোর তারের সাথে সংযুক্ত করা হয়, এবং তারের নামমাত্র ভোল্টেজে প্রায় 0.25A এর একটি বর্তমান লোড করা হয়।যখন পরীক্ষার সময় নমুনাটি শর্ট সার্কিট/ব্রেকড হয়, একটি সংকেত আউটপুট হয়.

সরঞ্জামটিতে নিম্নলিখিত নিরাপত্তা সুরক্ষা ডিভাইস রয়েছেঃ পাওয়ার ওভারলোড, শর্ট সার্কিট সুরক্ষা, নিয়ন্ত্রণ সার্কিট ওভারলোড সুরক্ষা।

পরিবেশগত অবস্থা:

মাটি সমতল, ভাল বায়ুচলাচল, এবং এতে জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস এবং ধুলো নেই।

কাছাকাছি কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণ উৎস নেই।

যন্ত্রপাতির চারপাশে উপযুক্ত রক্ষণাবেক্ষণের জায়গা আছে।

তাপমাত্রাঃ৫°সি ০৩০°সি

বায়ু চাপঃ৮৬.১০৬ কেপিএ।

ব্যবহারকারীর ইনস্টলেশন সাইট বায়ু এবং শক্তি সুইচ কনফিগার করার জন্য প্রয়োজন হয়

যন্ত্রপাতির জন্য সংশ্লিষ্ট ক্ষমতা, এবং এই সুইচটি স্বাধীন এবং এই যন্ত্রপাতির জন্য নিবেদিত হতে হবে।

যখন সরঞ্জাম কাজ করছে না, পরিবেষ্টিত তাপমাত্রা +0 ~ 45 °C মধ্যে রাখা উচিত, এবং কম্পন জ্বলন ডিভাইস জ্বলন বাক্সের বাইরে স্থাপন করা উচিত
