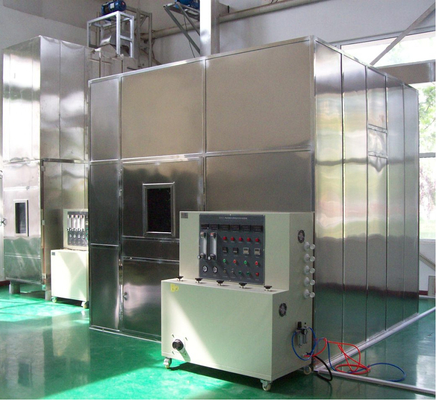

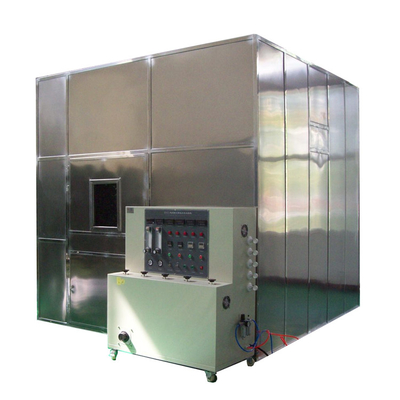

আইইসি ৬০৩৩১ বিএস ৬৩৮৭ বিএস ৮৪৯১ ওয়্যার ক্যাবল সার্কিট ইন্টিগ্রিটি টেস্টার মাল্টি কোর ক্যাবল টেস্টিংয়ের জন্য অগ্নি প্রতিরোধের পোড়া পরীক্ষার সরঞ্জাম

আইইসি ৬০৩৩১ বিএস ৬৩৮৭ বিএস ৮৪৯১ ওয়্যার ক্যাবল সার্কিট ইন্টিগ্রিটি টেস্টার মাল্টি-কোর ক্যাবল টেস্টিংয়ের জন্য অগ্নি প্রতিরোধের পোড়া পরীক্ষার সরঞ্জাম

টেকনিক্যাল প্যারামিটারঃ

1. অগ্নি প্রতিরোধের পরীক্ষাঃ(অগ্নি প্রতিরোধের পরীক্ষার বেঞ্চে নিম্নলিখিত অংশগুলি অন্তর্ভুক্ত রয়েছে)

1.1 ক্যাবল সমর্থন সিস্টেম

1.2 ক্রমাগত সনাক্তকরণ ডিভাইস

1.3 তাপের উৎস

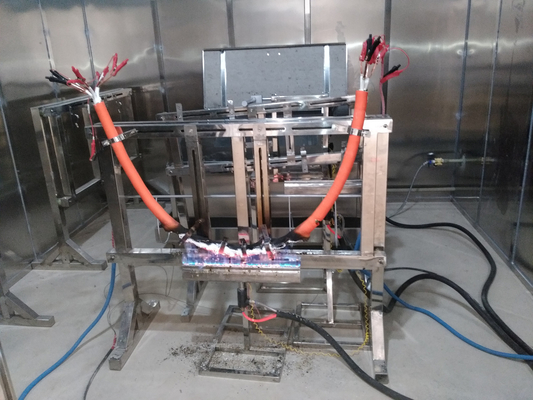

ক্যাবল সমর্থন সিস্টেমঃ ক্যাবলটি ক্যাবল শেলের উভয় প্রান্তে একটি ক্ল্যাম্প দ্বারা অনুভূমিকভাবে clamped। ক্যাবলের মাঝের অংশটি দুটি ধাতব রিং (300 মিমি দূরে) দ্বারা সংযুক্ত করা হয়,এবং ধাতু রিং ডিভাইসের অন্যান্য ধাতু অংশে গ্রাউন্ড করা হয়. 10mm এর চেয়ে কম ব্যাসার্ধের অ-শস্ত্রযুক্ত তারের জন্য, বা পরীক্ষার সময় উল্লেখযোগ্যভাবে স্থানচ্যুত কিছু অন্যান্য তারের জন্য, 3 ধাতব রিং রয়েছে,প্রতিটি মূল ধাতু রিং থেকে প্রায় 150mm স্থায়ী.

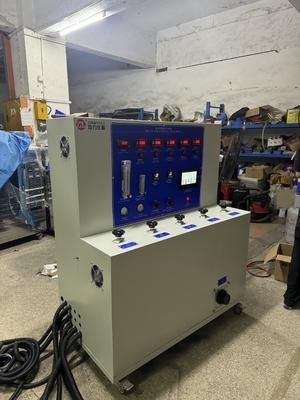

ক্রমাগত সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, বর্তমানটি তারের সমস্ত কোর দিয়ে পাস করা হয়,একটি থ্রি-ফেজ স্টার-কানেক্টেড ট্রান্সফরমার বা তিনটি সিঙ্গেল-ফেজ ট্রান্সফরমার (বা একটি সিঙ্গেল-ফেজ ট্রান্সফরমার যদি পরীক্ষাটি একটি একক-কোর ক্যাবল হয়), এবং এটি পরীক্ষার ভোল্টেজের অধীনে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছে। তারের অন্য প্রান্তে,প্রতিটি কোর একটি ল্যাম্প এবং 0 এর কাছাকাছি একটি বর্তমান সংযুক্ত করা হয়.২৫এ ক্যাবলের নামমাত্র ভোল্টেজে লোড করা হয়।

1.3.1 তাপ একটি 610mm দীর্ঘ নল গ্যাস বার্নারজোরপূর্বক মিথেন এবং ঘন অগ্নি দিয়ে।

1.3.2 তাপমাত্রা পরিমাপঃএকটি 2mm ব্যাসার্ধের বর্মযুক্ত থার্মোমিটার বায়ু ইনলেট কাছাকাছি স্থাপন করা হয়, 75mm উপরে বার্নার সমান্তরাল

1.3.3 পরীক্ষার অগ্নি তাপমাত্রা এবং সময়ঃ(দেখুনBS6387

জ্বলন স্তর)

৬৫০°সি±৪০°সি- ৩ ঘন্টা

B ৭৫০°সি ± ৪০°সি - ৩ ঘন্টা

C 950°C± 40°C -3 ঘন্টা

S 950°C± 40°C -20 মিনিট

1.3.4 নমুনাঃনমুনাটি সমাপ্ত পণ্যের একটি অংশ, যা 1200 মিমি কম নয়, যার উভয় প্রান্তে 100 মিমি আবরণ এবং আবরণ সরানো হয়েছে।তারের উভয় প্রান্তে তারের বৈদ্যুতিক সংযোগ অনুযায়ী সংযুক্ত করা উচিত.

2জল ও অগ্নি প্রতিরোধের পরীক্ষাঃ নিম্নলিখিত অংশগুলি সহ

2.1 ক্যাবল সমর্থন সিস্টেম

2.২ ক্রমাগত সনাক্তকরণ ডিভাইস

2.3 তাপ উৎস

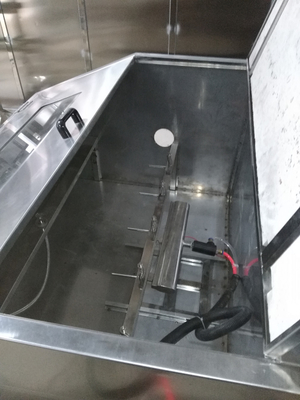

ক্যাবল সমর্থন সিস্টেমঃ ক্যাবলটি দুটি 25 মিমি প্রশস্ত ইস্পাত প্লেটের সমন্বয়ে গঠিত একটি ধাতব ব্র্যাকেটে সংযুক্ত এবং ব্র্যাকেটটি 200 মিমি দূরত্বের একটি ধাতব ক্লিপ দিয়ে স্থির করা হয়।তারের ক্রেট সংযোগ করা হয় এবং সব ধাতু ফ্রেম গ্রাউন্ড করা হয়.

ক্রমাগত সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, বর্তমানটি তারের সমস্ত কোর, তিনটি একক-ফেজ ট্রান্সফরমার,এবং পরীক্ষার ভোল্টেজের অধীনে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছেতারের অন্য প্রান্তে, প্রতিটি কোর তার একটি ল্যাম্পের সাথে সংযুক্ত করা হয় এবং তারের নামমাত্র ভোল্টেজে 0.25A এর কাছাকাছি একটি বর্তমান লোড করা হয়।

2.3.১ তাপঃএকটি স্ট্রিপ বার্নার 400 মিমি দীর্ঘ এবং 400 মিমি তারের নমুনা বার্ন করতে পারে। বার্নার সমাবেশটি 650 ° C ± 40 ° C তাপমাত্রায় একটি উজ্জ্বল শিখা সরবরাহ করতে সামঞ্জস্য করা যেতে পারে।

2.3.২ তাপমাত্রা পরিমাপঃএকটি 2mm ব্যাসার্ধের বর্মড থার্মোমিটার তারের নিম্ন পৃষ্ঠ উপর স্থাপন করা হয়

2.3.3 পরীক্ষার অগ্নি তাপমাত্রাঃ৬৫০°সি±৪০°সি

2.3.4 ওয়াটার স্প্রেঃপরীক্ষার ক্রেটে একটি নল ইনস্টল করা হয়, বার্নারের মাঝখানে। জল চাপ 250KPa থেকে 350KPa, এবং 0.25 লিটার প্রতি বর্গ মিটার থেকে 0.নমুনার কাছে প্রতি বর্গমিটারে ৩০ লিটার পানি স্প্রে করা হয়এই হারটি একটি সংগ্রহের ট্রে দিয়ে পরিমাপ করা দরকার, যার গভীরতা যথেষ্ট যাতে তার দীর্ঘ অক্ষটি তারের অক্ষের সমান্তরাল হয় এবং কেন্দ্রে স্থাপন করা হয়।এই ট্রে প্রায় 100mm প্রশস্ত এবং 400mm দীর্ঘ (ডিভাইস নিচের চিত্র দেখানো হয়).
