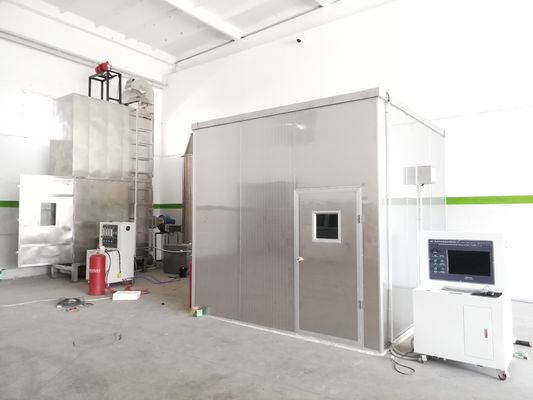

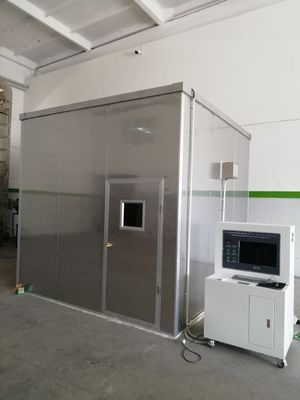

এএসটিএম ই৬২২ আইইসি ৬১০৩৪ তার এবং তারের ধোঁয়া ঘনত্ব পরীক্ষার মেশিন

এএসটিএম ই৬২২ আইইসি ৬১০৩৪ তার এবং তারের ধোঁয়া ঘনত্ব পরীক্ষার মেশিন

1প্রয়োগের ক্ষেত্রঃ

এটি নির্দিষ্ট অবস্থার অধীনে তারের এবং অপটিক্যাল তারের পোড়ালে মুক্তি পাওয়া ধোঁয়ার ঘনত্ব নির্ধারণ করতে ব্যবহৃত হয়।

2মান পূরণ করুন:

জিবি/টি১৭৬৫১.১.১.২-১৯৯৮ এবং আইইসি৬১০৩৪-১ এর সাথে সামঞ্জস্যপূর্ণঃ1997, আইইসি 61034-2:1997 "বিশেষ অবস্থার অধীনে জ্বলন্ত তারের এবং অপটিক্যাল তারের ধোঁয়া ঘনত্ব নির্ধারণ"।

3প্রধান বৈশিষ্ট্যঃ

3.1 এই পরীক্ষার মেশিনটি GB/T17651.1~2-1998 স্ট্যান্ডার্ডের পার্ট 1 (পরীক্ষা যন্ত্রপাতি) এবং পার্ট 2 (পরীক্ষা পদ্ধতি এবং প্রয়োজনীয়তা) অনুযায়ী ডিজাইন করা হয়েছে,নির্দিষ্ট অবস্থার অধীনে জ্বলন্ত তারের বা অপটিক্যাল তারের ধোঁয়া ঘনত্ব আলো। পরিমাপ সিস্টেম একটি আলোর উৎস গঠিত, একটি সিলিকন ফটোসেল রিসিভার এবং একটি কম্পিউটার সিস্টেম। আলোর উত্স দ্বারা উত্পন্ন আলো 3m × 3m × 3m ধোঁয়া ঘনত্ব পরীক্ষাগার মাধ্যমে পাস করে, এবং একটি ব্যাসার্ধ 1 সঙ্গে একটি অভিন্ন মরীচি গঠন করে।৫ মি ± ০.১ মিটার আলোর উৎসের বিপরীত দেয়ালে। রশ্মির কেন্দ্রে ইনস্টল করা ফটোসেল আলোর উৎস থেকে রশ্মির তীব্রতা সনাক্ত করে।যখন জ্বলন্ত তারের বা অপটিক্যাল তারের কারণে জ্বলন চেম্বারে প্রচুর পরিমাণে ধোঁয়া উৎপন্ন হয়এই ধোঁয়া আলোকবিদ্যুতের একটি অংশ শোষণ করে, এবং সিলিকন ফটোভোলটাইক সেল পৌঁছানোর রেখাটির তীব্রতা দুর্বল হয়।

3.২ এই যন্ত্রটি যান্ত্রিক, অপটিক্স এবং ইলেকট্রনিক্সের পেশাদার জ্ঞান জড়িত। এটি একটি মেকাট্রনিক পণ্য যা যুক্তিসঙ্গত কাঠামোর সুবিধা রয়েছে,স্থিতিশীল কর্মক্ষমতা এবং সহজ অপারেশনএটিতে উইন্ডোজ এক্সপি অপারেশন ইন্টারফেস, ল্যাবভিউ স্টাইল এবং একটি নিখুঁত নিরাপত্তা ব্যবস্থা রয়েছে।পরিমাপের ফলাফল বাস্তব সময়ে প্রদর্শিত হয় এবং নিখুঁত বক্ররেখা গতিশীলভাবে আঁকা হয়. তথ্য স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, প্রত্যাহার এবং মুদ্রণ আউট, এবং রিপোর্ট সরাসরি মুদ্রণ করা যেতে পারে.

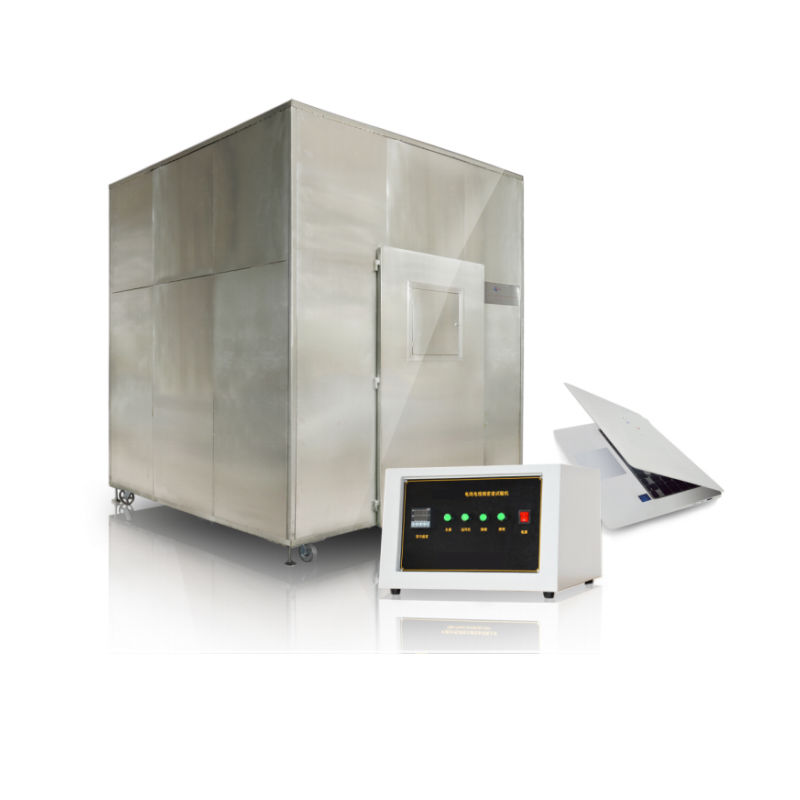

4.জ্বলন চেম্বার:

4.1 পুরো ঘনক্ষেত্রীয় জ্বলন চেম্বার গঠনের জন্য বর্গাকার পাস ক্রেটে স্থির করার জন্য 1.5 মিমি বেধের SUS304 স্টেইনলেস স্টিল ব্যবহার করুন।

4.2 অভ্যন্তরীণ মাত্রাঃ L3000*W3000*H3000 ((মিমি)

4.3 কাঠামো: সামনের দিকে একটি গ্লাসের পর্যবেক্ষণ জানালা এবং উভয় পক্ষের বিপরীত দেয়ালে একটি স্বচ্ছ সিলিং জানালা রয়েছে, আকারঃ 100mmx100mm,অনুভূমিক ফোটমেট্রিক ডিভাইসের আলোর রশ্মিটি দিয়ে যেতে দিন, এবং মাটি থেকে সীলমোহর উইন্ডো কেন্দ্র উচ্চতা 2150mm হয়। নীচে বেশ কয়েকটি বায়ুচলাচল গর্ত আছে, বায়ুচলাচল গর্ত 100x500mm (50 বর্গ সেন্টিমিটার)

4.৪ উপরের অংশটি একটি এক্সজাস ফ্যান দিয়ে সজ্জিত।

5অপটিক্যাল পরিমাপ ব্যবস্থাঃ

5.1 আলোর উৎসঃ আমদানিকৃত কোয়ার্টজ হ্যালোজেন ল্যাম্প, নামমাত্র শক্তিঃ 100W; নামমাত্র ভোল্টেজঃ 12V সঠিকতাঃ ±0.01V; নামমাত্র আলোক প্রবাহঃ 2000~3000Lm, নামমাত্র রঙের তাপমাত্রাঃ 2800K~3200K,GB/T17651 এর প্রয়োজনীয়তা পূরণ করে.১৫2, ১৫ টি রিসার্ভ লাইট সোর্স সরবরাহ করুন।

5.২ রিসিভার: এটি একটি সিলিকন ফোটোভোলটাইক সেল, সিগন্যালটি বোর্ড কার্ড দ্বারা শক্তিশালী করা হয়, এবং I/O বোর্ড কার্ডের মাধ্যমে কম্পিউটারে ইনপুট দেওয়া হয়, যা GB/T17651 এর প্রয়োজনীয়তা পূরণ করে।1, এবং বর্ণালী প্রতিক্রিয়া ইন্টারন্যাশনাল কমিশনার অফ ইলুমিনিটেশন (সিআইই) এর হালকা মিটারের সাথে মেলে।

5.3 ইনস্টলেশনঃ 150 লম্বা পাইপের এক প্রান্তে ইনস্টল করুন এবং অন্য প্রান্তটি একটি ধুলো-প্রতিরোধী উইন্ডো। পাইপের অভ্যন্তরীণ প্রাচীরটি চকচকে কালো এবং প্রতিফলন বিরোধী।

5.৩.০% আলোর অনুপাতের অর্থ হল কোন আলোর প্রবেশ নেই এবং ১০০% আলোর অনুপাত সম্পূর্ণরূপে বাধা মুক্ত।

5.4 পরিমাপযোগ্য ট্রান্সমিট্যান্স রেঞ্জ (0 ¢ 100) %;

6স্ট্যান্ডার্ড অগ্নি উৎসঃ

6.1 আগুনের উৎস হল ১.০ লিটার অ্যালকোহলঃ ৯০% ইথানল, ৪% মেথানল, ৬% জল

6.2 অ্যালকোহল প্লেট (জ্বলন্ত নৌকা): স্টেইনলেস স্টীল বেধ 1.0mm, নীচের পৃষ্ঠঃ 210x110mm, উপরের পৃষ্ঠঃ 240x140mm, উচ্চতা 80mm;

6.3 ইনস্টলেশনের অবস্থানঃ অ্যালকোহল ট্রে এবং মাটির মধ্যে দূরত্ব 100 মিমি, যাতে বায়ু সঞ্চালিত হতে পারে।

7.ধোঁয়ার মিশ্রণ:

জ্বলন চেম্বারে ধোঁয়া সমানভাবে বিতরণ করতে একটি টেবিল ফ্যান ব্যবহার করুন। ফ্যান শ্যাফ্টের উচ্চতা মাটি থেকে 250 মিমি, দেয়ালটি 500 মিমি এবং বায়ু ভলিউম প্রতি মিনিটে 7 ঘনমিটার।পরীক্ষার সময় বায়ু একটি ফ্যান দ্বারা অনুভূমিকভাবে উড়িয়ে দেওয়া হয়.

8.ফাঁকা টেস্টঃ

উদ্দেশ্য হল জ্বলন চেম্বারের তাপমাত্রা নির্ধারিত তাপমাত্রায় পৌঁছানোর জন্য সামঞ্জস্য করা এবং জ্বলন চেম্বারের তাপমাত্রা 25 ± 5 °C পৌঁছানোর জন্য অ্যালকোহল ল্যাম্পটি পোড়ানো।

9তাপমাত্রা পরিমাপ যন্ত্রঃ

দরজার অভ্যন্তরীণ পৃষ্ঠের উপর মাটি থেকে 1.5 মিটার এবং দেয়াল থেকে 0.5 মিটার উচ্চতায় একটি তাপমাত্রা সেন্সর ইনস্টল করা হয়। পরীক্ষাগারের তাপমাত্রা পর্যবেক্ষণ করুন।

10. GB/T17651.1-1999-এর সেকশন 10-এ অনুমোদিত জ্বলন পরীক্ষার সাথে সামঞ্জস্যপূর্ণ।

11কন্ট্রোল পার্ট:

11.১ উচ্চ-নির্ভুলতা বোর্ড ব্যবহার করা হয়, এবং সমস্ত উচ্চ মানের উপাদান ব্যবহার করা হয় যাতে সিস্টেমের উচ্চ মানের, উচ্চ-গতির অপারেশন এবং উন্নত প্রকৃতি নিশ্চিত করা যায়।আমদানিকৃত উচ্চ নির্ভুলতা বোর্ড + PID স্বয়ংক্রিয় নিয়ন্ত্রণ পদ্ধতির পরীক্ষা প্রক্রিয়া সবচেয়ে উন্নত, সবচেয়ে নিরাপদ, সবচেয়ে নির্ভরযোগ্য এবং সবচেয়ে সুবিধাজনক নিয়ন্ত্রণ পদ্ধতি. স্বয়ংক্রিয় সনাক্তকরণ নিয়ন্ত্রণ উপলব্ধি, স্বয়ংক্রিয়ভাবে সনাক্তকরণ কাজ সম্পন্ন, বন্ধুত্বপূর্ণ এবং বন্ধুত্বপূর্ণ প্রদর্শন ইন্টারফেস,সনাক্তকরণ কাজ দ্রুত এবং আরো সঠিক করতে. হোস্ট কম্পিউটারটি কনফিগারেশন সফটওয়্যারের সাথে ডিজাইন করা হয়েছে, যা স্বয়ংক্রিয়ভাবে তাপমাত্রা নিয়ন্ত্রণ কার্ভ তৈরি করতে পারে এবং রিপোর্ট আউটপুট। ডেটা অধিগ্রহণ এবং মুদ্রণ পরীক্ষার ফলাফল।

11.2 যুক্তিসঙ্গত কাঠামো, স্থিতিশীল কর্মক্ষমতা, সহজ অপারেশন ইত্যাদি সুবিধা আছে। এটি উইন্ডোজ এক্সপি অপারেশন ইন্টারফেস, ল্যাবভিউ শৈলী এবং নিখুঁত নিরাপত্তা প্রক্রিয়া গ্রহণ করে। পরীক্ষার সময়,পরিমাপের ফলাফল বাস্তব সময়ে প্রদর্শিত হয় এবং নিখুঁত বক্ররেখা গতিশীলভাবে আঁকা হয়, এবং তথ্য স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, পুনরায় কল এবং মুদ্রণ আউট।

11.৩ কম্পিউটার: একটি বিশেষ শিল্প নোটবুক

11.4 একটি সফটওয়্যার সেট, বিনামূল্যে আপগ্রেড জীবনের জন্য.

12পরিবেশগত ব্যবহারের শর্তাবলী:
