আইইসি 60332 গুচ্ছ তারের এবং কেবল দহন পরীক্ষা চেম্বার

আইইসি ৬০৩৩২ গ্রুপযুক্ত তার এবং তারের জ্বলন পরীক্ষার চেম্বার

1প্রয়োগের ক্ষেত্রঃ

1.1 এটি উল্লম্বভাবে ইনস্টল করা বন্ডড তার এবং তারের বা অপটিক্যাল তারের নির্দিষ্ট অবস্থার অধীনে শিখা ছড়িয়ে পড়া প্রতিরোধ করার ক্ষমতা বিচার এবং মূল্যায়ন করার জন্য উপযুক্ত।

2মান পূরণ করুন:

2.1 GB/T18380.31-2008, IEC60332-3-10-2000 "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির অগ্নি পরীক্ষা পার্ট 31: উল্লম্বভাবে ইনস্টল করা বোনাডড ওয়্যার এবং ক্যাবল অগ্নি উল্লম্বভাবে ছড়িয়ে পড়া পরীক্ষার রিপোর্ট পরীক্ষার ডিভাইস" এর সাথে সামঞ্জস্যপূর্ণ;

2.2 GB/T18380.32-2008/IEC60332-3-21:2000 "ক্যাবল এবং ফ্লেম অবস্থার অধীনে অপটিক্যাল ক্যাবল - পার্ট 32:উল্লম্বভাবে ইনস্টল করা বুননযুক্ত তার এবং তারের উল্লম্বভাবে ইনস্টল করা তারের এবং তারগুলির উল্লম্ব শিখা ছড়িয়ে পড়া পরীক্ষা ক্যাটাগরি এ এফ / আর";

2.3 GB/T18380.33-2008/IEC60332-3-22:2000 "ক্যাবল এবং অপটিক্যাল ক্যাবল অগ্নি পরীক্ষা পার্ট 33: উল্লম্বভাবে ইনস্টল করা bunched তার এবং তারের আগুন উল্লম্বভাবে ছড়িয়ে পরীক্ষা ক্যাটাগরি A" মেনে চলুন;

2.4 GB/T18380.35-2008/IEC60332-3-24:2000 "ক্যাবল এবং অপটিক্যাল ক্যাবল অগ্নি পরীক্ষা পার্ট 35: উল্লম্বভাবে ইনস্টল করা bunched তারের এবং তারের শিখা ছড়িয়ে উল্লম্ব পরীক্ষা শ্রেণী C" মেনে চলুন;

2.5 GB/T18380.36-2008/IEC60332-3-25: 2000 "ক্যাবল এবং অপটিক্যাল ক্যাবল অগ্নি পরীক্ষা পার্ট 36: উল্লম্বভাবে ইনস্টল করা bunched তারের এবং তারের শিখা ছড়িয়ে পরীক্ষা ক্লাস D" মেনে চলুন;

3প্রধান পরামিতি:

3.১ যন্ত্রের গঠনঃ

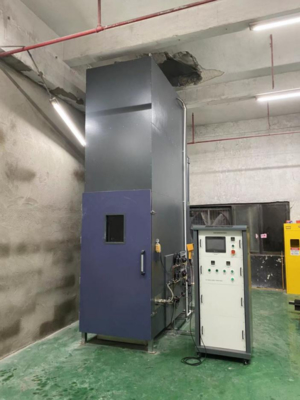

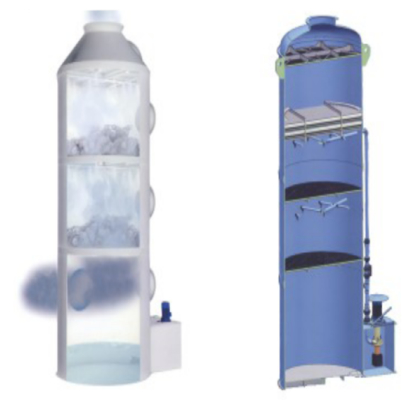

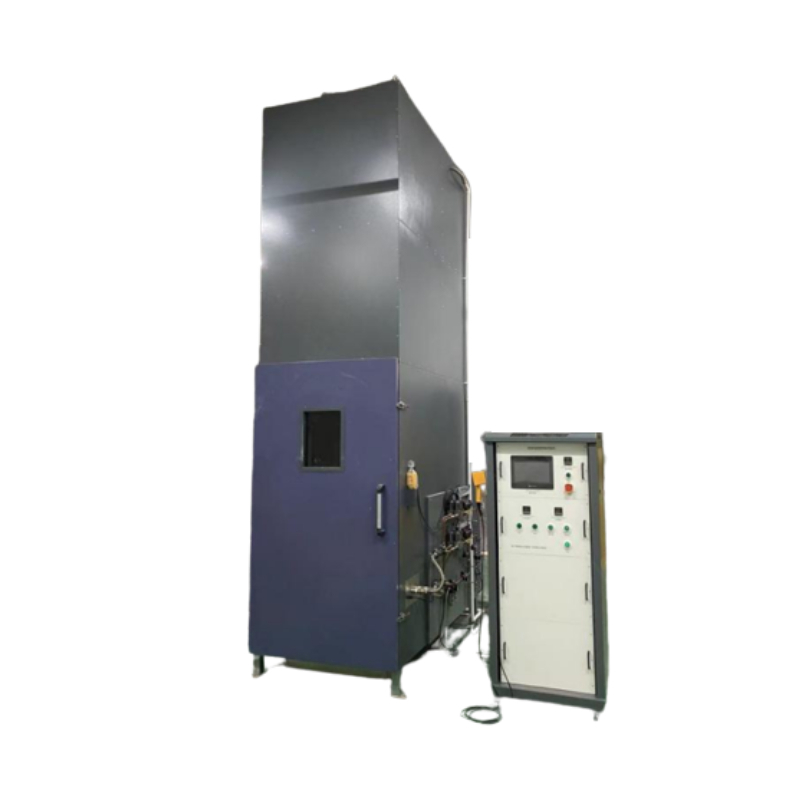

মেশিনটি তিনটি অংশে বিভক্তঃ জ্বলন বাক্স, বৈদ্যুতিক নিয়ন্ত্রণ বাক্স, স্প্রে পরিশোধন বাক্স।

3.1.1 জ্বলন বাক্সের নিষ্কাশন বন্দরটি শ্যাসির শীর্ষে অবস্থিত, যা কার্যকরভাবে অভ্যন্তরীণ গ্যাসকে অভিন্ন গতিতে ছাড়তে পারে,এবং পরীক্ষার সময় বাক্সে অক্সিজেন সামগ্রী নিশ্চিত করার জন্য নীচে বেশ কয়েকটি বায়ু ইনপুট গর্ত আছে.

3.1.২ জ্বলন বাক্সের উপরে একটি জল স্প্রে ডিভাইস রয়েছে। যখন নমুনাটি নির্দিষ্ট সময় (1 ঘন্টা) জ্বলবে, তখন শক্তিটি জোর করে শিখাটি নিভিয়ে দেওয়ার জন্য চালু করা যেতে পারে।

3.1.3 জ্বলন বাক্সের সামনের দিকে একটি দরজা লাগানো আছে এবং দরজায় একটি উচ্চ তাপমাত্রা প্রতিরোধী টেম্পারেড গ্লাস উইন্ডো রয়েছে, যা যে কোনও সময় অভ্যন্তরীণ পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করতে পারে।

3.২ টেস্ট চেম্বারঃ

স্বয়ংসমর্থিত বাক্স যার প্রস্থ (1000±100) মিমি, গভীরতা (2000±100) মিমি এবং উচ্চতা (4000±100) মিমি।পরীক্ষার বাক্সের সামনের এবং পিছনের অংশ এবং উভয় দিকই "মুলাইট তাপ নিরোধক ফাইবার" (ঘরোয়া উপকরণ এবং সীমিত ফিলিং টাইটনেস) দিয়ে তাপ নিরোধক খনিজ উল দিয়ে ভরা হয়, 0.7W.m-2.K-1 ট্রান্সমিশন অবস্থার গ্যারান্টি দিতে পারে না), অভ্যন্তরীণ বক্স 1.5mm বেধ, 304 # স্টেইনলেস স্টীল,বাইরের বাক্সটি গ্রাহকের প্রয়োজন অনুসারে ইলেক্ট্রোস্ট্যাটিকভাবে ইস্পাত প্লেট দিয়ে স্প্রে করা যেতে পারে;

3.2.১ পরীক্ষার আগে বাক্সের অভ্যন্তরীণ তাপমাত্রা নিশ্চিত করার জন্য বাক্সের অভ্যন্তরীণ দেয়ালের উপর একটি থার্মোকপল ডিভাইস ইনস্টল করা হয়;

3.2.২ ধোঁয়াশাটি সরাসরি জ্বলন চেম্বারের ধোঁয়াশা প্রস্থান থেকে ২০০ মিমি থেকে ৪০০ মিমি উচ্চতায় স্থাপন করা হয়,দীর্ঘতম দিকটি ধোঁয়াশালার দীর্ঘতম দিকের সমান্তরাল, এবং নীচের পৃষ্ঠের সর্বনিম্ন আকার 1500mm x 1000mm।

3.2.3 বাতাস এবং ধোঁয়া মিশ্রণকারী বেফেলঃ ধোঁয়া নিষ্কাশন পাইপের সাথে ধোঁয়া সংগ্রাহক চেম্বারটি ধোঁয়া ধোঁয়ার উপরে সংযুক্ত করা হয়। ধোঁয়া ধোঁয়ার সাথে ধোঁয়া ধোঁয়ার মধ্যে বায়ু সম্পূর্ণরূপে মিশ্রিত করার জন্য,একটি বায়ু এবং ধোঁয়া বায়ু মিশ্রণ baffle.

3.2.4 ধোঁয়া নিষ্কাশন ডিভাইসঃ পরীক্ষার সময় উৎপন্ন সমস্ত গ্যাস নিষ্কাশন পাইপ মাধ্যমে নিষ্কাশন করা হয়। স্বাভাবিক চাপ এবং 25 °C অবস্থায়,সিস্টেমের ধোঁয়া নিষ্কাশন ক্ষমতা 1m3/s এর বেশি

3.2.5 পরীক্ষার সমাপ্তি প্রক্রিয়াঃ যদি নমুনাটি এক ঘন্টা আগুন বন্ধ করার পরে স্বয়ংক্রিয়ভাবে নিভে না যায়, তবে জ্বলন বন্ধ করতে একটি ম্যানুয়াল স্প্রিংলার ব্যবহার করুন

3.2.6 পরিষ্কারের যন্ত্রঃ পরীক্ষার পর জ্বলন চেম্বারে পরিষ্কার করা সহজ করার জন্য উচ্চ চাপের জল স্প্রে বন্দুক দিয়ে সজ্জিত।
